wymiana bezpiecznika

Instalacja elektryczna  jak działa wszystko  jest dobrze , ale kiedy coś się zepsuje  robi się problem.

U mnie cały czas wyrzucało jeden z "bezpieczników"

Powodem takiej sytuacji,  był źle dobrany bezpiecznik, który  się przegrzewał do momentu,  aż  się zepsuł  i trzeba było go wymienić.

Tak wgląda rozdzielnia

Pierwszym krokiem poza przygotowaniem narzędzi

jest wyłączenie głównego  zabezpieczenia,

czyli włącznika różnicowo-prądowego.

Dzięki temu można bezpiecznie zabrać się do wymiany zepsutego bezpiecznika.

Teraz zdejmuje osłonę i odkręcam zepsuty element. Pierwszy  krok, luzuje śruby  na górze  i dole. Następnie wyjmuje przewody z gniazd, kolejnym krokiem jest zdjęcie bezpiecznika z listwy. Na dole jest blokada którą trzeba odblokować najlepiej płaskim śrubokrętem

I wyciągam bezpiecznik.

Teraz wkładam nowy (poprawna nazwa tego urządzenia brzmi) wyłącznik

nadmiarowo-prądowy. Na początek zawieszam  i zabezpieczam  blokadą (to ta plastikowa cześć na zdjęciu poniżej) przy okazji nakładam go na listwę zasilającą (to ten szary element z tymi miedzianymi  widełkami)



Wkładam przewód w gniazdo i mocno skręcamy zacisk.

Zawsze w tego typu wyłącznikach  zasilanie jest podłączane  z dołu.

Teraz biorę się za podłączenie górnej części czyli odbiornika

Wkładam przewód do gniazda i mocno skręcam

 To już koniec na zdjęciu poniżej widać zamontowany nawy "bezpiecznik"

Zostało tylko załączyć obudowę  w włączyć zasilanie.

Cała operacja jest prosta i przy okazji niebezpieczna dlatego jeżeli nie macie pojęcia o tym to nie róbcie tego sami.

wtyczka

Tak się dzieje kiedy zamiast za wtyczkę, ciągnie się za kabel by wyciągnąć  żelazko lub inne urządzenia z gniazda.
Biorę się za naprawę.

Zakupiłem odpowiednią wtyczkę z uziemieniem i skręcaną.

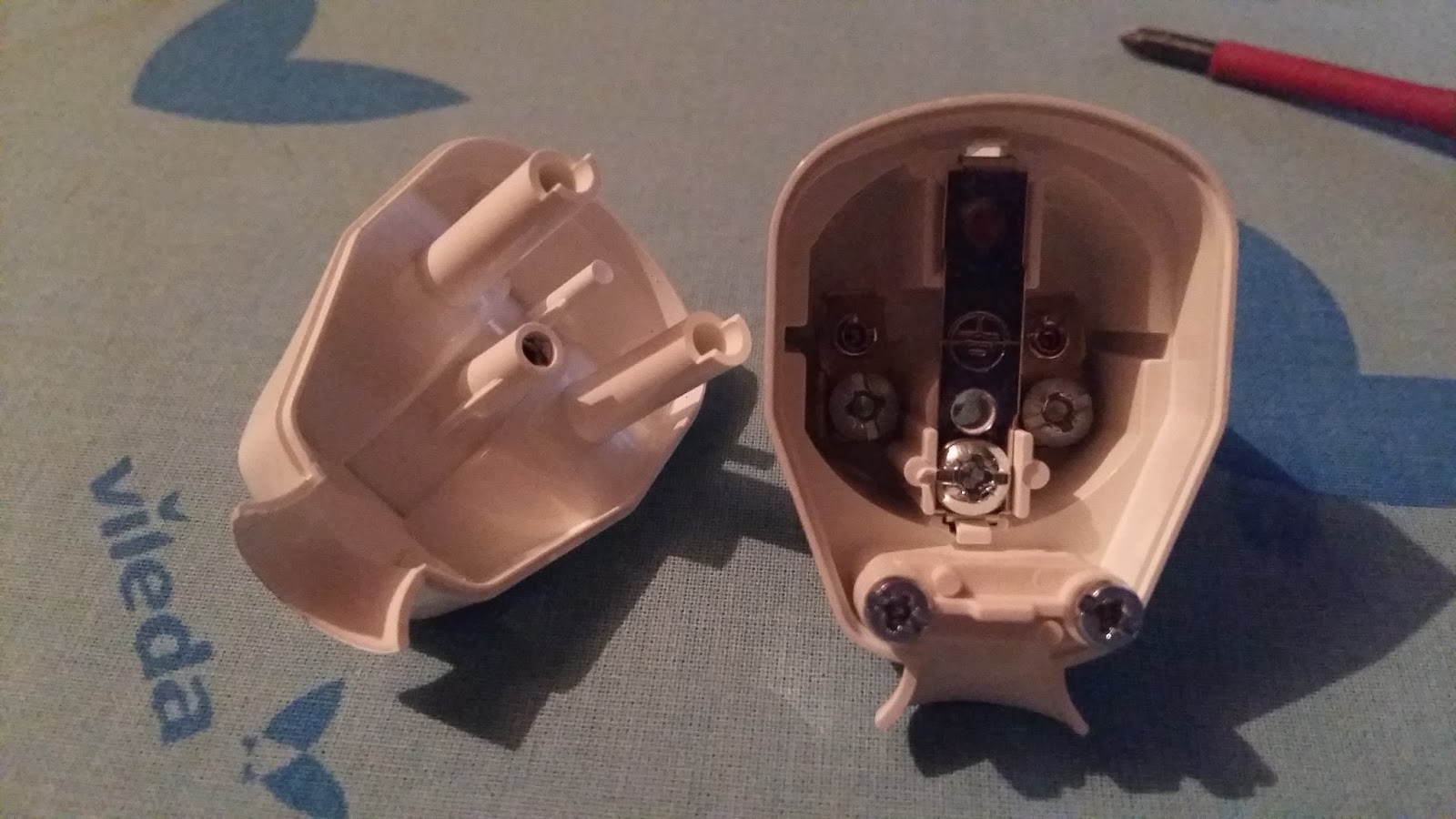

Tak wygląda po rozkręceniu.

Kolejnym krokiem jest przygotowanie przewodu do podłączenia. Zdjąłem izolacje na długości jaka jest do tego potrzebna i podłączyłem pamiętając o kolorach.

To znaczy kolor niebieski to przewód neutralny i podłącza się go zazwyczaj z lewej strony przewodu ochronnego. Kolor żółto-zielony jest kolorem ochronnym, i łączy się go zawsze pośrodku. Ostatnim kolorem jest tu akurat brązowy, ale są też czarne, czerwone i białe. O ile dwa poprzednie kolory są nie zmienne tu są różne, są to przewody fazowe, i podłącza się je zazwyczaj z prawej strony.

Następnie trzeba zabezpieczyć przewód przed wyrwaniem. W środku wtyczki jest plastikowa obejma przykręcana na 2 śrubki. Pod tą obejmę wkłada się nie odizolowaną część przewodu i skręca się.
Na koniec składamy, skręcamy wtyczkę i gotowe.

Żelazko naprawione działa bez zarzutu koszt naprawy ok 5zł

Przedłużacz

Miałem dość długi kawałek przewodu z wtyczką, postanowiłem zrobić sobie z niego przedłużacz. Kupiłem w sklepie elektrycznym odpowiednie gniazdo, wybrałem gniazdo z bolcem ochronnym i skręcane.

Tak wygląda po rozkręceniu.

Kolejnym krokiem jest przygotowanie przewodu do podłączenia. Zdjąłem izolacje na długości jaka jest do tego potrzebna i podłączyłem pamiętając o kolorach.

To znaczy kolor niebieski to przewód neutralny i podłącza się go zazwyczaj z lewej strony bolca. Kolor żółto-zielony jest kolorem ochronnym, i łączy się go zawsze do bolca. Ostatnim kolorem jest tu akurat brązowy, ale są też czarne, czerwone i białe. O ile dwa poprzednie kolory są nie zmienne tu są różne, są to przewody fazowe, i podłącza się je zazwyczaj z prawej strony bolca.

Następnie trzeba zabezpieczyć przewód przed wyrwaniem. W środku gniazda jest plastikowa obejma przykręcana na 2 śrubki. Pod tą obejmę wkłada się nie odizolowaną część przewodu i skręca.
Na koniec składamy, oraz skręcamy gniazdo i gotowe.

Bardzo fajny przedłużacz za jedyne 5zł.

Zakówanie przewodów konektory

Widoczne na zdjęciu konektory są bardzo popularnym połączeniem zarówno przewodów jak i przewodów z rożnego rodzaju urządzeniami. Często zdarza się ze urwą się, lub poluzują, porostu uszkodzą i trzeba zakuć nowy.
 Robi się to tak.
Na początek obieramy izolację z przewodu ok 0.5 mm.

Przykłada się przewód do konektora który jest nam potrzebny i zagniatamy zwykłymi kombinerkami najpierw goły przewód.
Oczywiście są do tego specjalne zakówarki ale nie każdy ma takie w domu.

Następnie zagniatamy przewód z izolacją.

 Ja stosuje jeszcze dodatkowo izolacje na zagniecioną cześć konektora.

W tym przypadku użyłem izolacji termokurczliwej, oczywiście można zaizolować zwykłą izolacją elektryczną.

czyszczenie komputera

Komputer bardzo często uruchamiał wentylatory, zaczął się wieszać a nawet wyłączać.

Postanowiłem  go oczyścić

Odłączyłem wszystkie przewody i zdjąłem obudowę.

Odrazu widać przyczynę, wszędzie jest kurz.
na obudowie.

W radiatorze procesora i we wszystkich wiatrakach.

Odkręciłem wiatrak procesora by dostac sie do zapchanego kurzem radiatora.

Przez ten kurz powietrze chłodzące procesor nie jest się w stanie przebić i procek się grzeje przez co wyłącza system oraz wiesza się.
Przy pomocy odkurzacza wyssałem cały kurz.

Teraz zostaje podłączyć wszystkie wtyczki.
Po takim zabiegu komputer działa jak dawniej.

Wzmacziacz anteny

Moje radio samochodowe często gubi fale postanowiłem zamontować wzmacniacz antenowy.

Wyjąłem radio z kieszeni.

W miejsce anteny włożyłem końcówkę wzmacniacza a w niego wetknąłem końcówkę anteny.

Zostało tylko podłączyć ją do prądu. Ze względów bezpieczeństwa wybrałem przewód plusowy w którym prąd pojawia się po przekręceniu stacyjki zazwyczaj w kostce ISO jest to przewód czerwony.
Użyłem do tego specjalnej kostki łączącej.

Wzmacniacz zainstalowany.

 Musze przyznać ze zdaje on egzamin, teraz nawet na całkowicie złożonej antenie radio nie gubi fal.

Łączenie przewodów

Jednym ze sposobów łączenia przewodów jest połączenie ich takimi łącznikami.

Mają one dwa miejsca na przewody i specjalną blaszkę która rozcina izolacje.

Umieszcza sie przewody w rowkach i dociska się blaszkę.

Następnie zamyka się zatrzask.

I gotowe.
